Проект в стандартах производителя
Pекомендуем проект формировать в допустимых размерах завода-производителя следующими этапами:
1 этап. Рекомендуется в режиме эл. переписки - написать»
Заложить в проект нужную модель ограждения с учетом ее допустимых размеров. По запросу высылаются файлы «элементы конструкций» (сегмент, ворота ,калитка) в одном из 2 форматов - 3D object или SketchUpPro22. Файлы «бетонные блоки» - в нужном формате.
2 этап. Согласование детального проекта в режиме
после принятия решения Заказчиком.
Выполняется после завершения первого этапа и предоставления необходимых данных (чертежей, эскизов) для формирования нами детального счет- спецификации, схемы монтажа, 3Д визуализации и др.
Часть 1 – Применяемые термины:
Для заказа длины указываются расчётные длины заказываемых изделий – это расстояние между наружными гранями поверхностей (расстояние «в свету»), между которыми монтируются изделия. И не важно используются бетонные блоки или металличесие столбы (их размеры указаны). Фактический размер – это расстояние, полученное путём вычитания из расчётного размера монтажных зазоров, установленных производителем. Для заказа высоты указывается фактич. размер.
Стандарт (рекомендация) актуален для части моделей – это параметр заказываемого изделия, при котором сохраняется единый размер промежутков.
Размер столбов для распашных ворот зависит от их площади и указан в таблице для высот в интервале 1,5-2 метра. Для других интервалов информация предоставляется запросу. Рекомендации производителя в части фундаментов и самого монтажа ограждений изложены на странице монтаж».
Часть 2 – Допустимые и рекомендуемые параметры частей ограждений
|
L *- ДЛИНА (между столбами, для ворот – просвет проезда) |
H-ВЫСОТА | СТОЛБЫ |
СТАНДАРТ (рекомендация) |
|||||
| модель | изделие |
размер между столбами |
мах |
высота самого изделия |
мах |
размер столба зависит от S - площади ворот |
рекомендуется шаг длины L (между столбами) или высоты (H) изделий |
узел крепежа |
| Verticale A | сегмент | под заказ | 2700 | под заказ | 2250 | 80х80 |
L шаг 100= ...2480, 2580,2680.. |
Nr 1 |
|
ворота распашные |
под заказ | 5970 | под заказ | 2300 |
100х100 для S до 8,9m2; 120х120для S боле8,9м2 |
L шаг 400=...3170, 3570, 3970, 4370.. |
||
|
ворота откатные |
под заказ | 5800 | под заказ | 2300 | 80х80 |
L шаг 300= ...3640, 3940, 4240, 4860.. |
||
| калитка | под заказ | 1500 | под заказ | 2300 | 100х100 |
L шаг 100= 820,920....1320, 1420.. |
||
| Verticale B/C | сегмент |
|
1000, 2000 |
1520, 1750, 1850, 2020 |
2250 | не используется | ...1520, 1750, 1850, 2020.. | Nr 2 |
|
ворота распашные |
под заказ | 5998 | под заказ | 2300 |
100х100 для S до 8,9m2; 120х120для S боле8,9м2 |
L шаг 400=...3170, 3570, 3970, 4370.. |
||
|
ворота откатные |
под заказ | 5800 | под заказ | 2300 | 80х80 |
L шаг 300= ...3640, 3940, 4240, 4860.. |
||
| калитка | под заказ | 1500 | под заказ | 2300 | 100х100 |
L шаг 100= ...820,920...1320, 1420.. |
||
| P1, P2, P2P, P46 | сегмент | под заказ | 3000 | под заказ | 2200 | 80х80 |
L (P46) шаг 120=...2590,2710,2830.. |
Nr 1 |
|
ворота распашные |
под заказ | 6998 | под заказ | 2300 |
80х80 для S до 8,0m2; 100х100для S боле8,0м2 |
L (P46) шаг 240=...4120,4360,4600.. |
||
|
ворота откатные |
под заказ | 6498 | под заказ | 2300 | 80х80 |
L (P46) шаг 120=...4290,4410,4530.. |
||
| калитка | под заказ | 1500 | под заказ | 2300 | 80х80 |
L (P46) шаг 120=...900,1020,1140.. |
||
|
P82, P2P, P102, DVR, PP64 |
сегмент | под заказ | 2700 | под заказ | 2200 | 80х80 |
(P82) H шаг 95 -...1790,1885,1980.. (P102)H шаг 115 - ...1825,1940,2055.. |
Nr 1 |
|
ворота распашные |
под заказ | 5998 | под заказ | 2300 |
100х100 для S*до 8,9m2; 120х120 для S боле8,9м2 |
стандарт сегмента | ||
|
ворота откатные |
под заказ | 5800 | под заказ | 2300 | 80х80 |
(P82) H шаг 95 -...1777,1872,1967.. (P102)H шаг 115 - ...1792,1907,2022.. |
||
| калитка | под заказ | 1500 | под заказ | 2300 | 100х100 | стандарт сегмента | ||
| PS004 -Жалюзи | сегмент | под заказ | 3000 | под заказ | 2277 | 80х80 | H шаг 75 - ...1827,1902... 2277.. | Nr 3 |
|
ворота распашние |
под заказ | 6500 | под заказ | 2300 |
100х100 для S*до 8,9m2; 120х120для S боле8,9м2 |
H шаг 75 - ...1852,1927,2002.. | ||
|
ворота откатгые |
под заказ | 6000 | под заказ | 2300 | 80х80 | H шаг 75 - ..1879,1954,2029... | ||
| калитка | под заказ | 15000 | под заказ | 2300 | 100х100 | H шаг 75 - ...1852,1927,2002.. | ||
| PP302 | сегмент | под заказ | 1250-2500 | под заказ | 80х80 | L=2500 | Nr 3 | |
|
ворота расрашные |
под заказ | 6998 | под заказ | 2300 |
100х100 для S*до 8,9m2; 120х120для S боле8,9м2 |
L= 5998, 6998 | ||
|
ворота откатные |
под заказ | 6498 | под заказ | 2300 | 80х80 | L= 5800, 6498 | ||
| калитка | под заказ | 1500 | под заказ | 2300 | 80х80 | |||
| PB01 | сегмент | под заказ | 2940 | под заказ | 80х80 | L=2520,2940 | Nr 1 | |
|
ворота распашные |
под заказ | 6998 | под заказ | 2300 | 100х100 для S*до 8,9m2;
120х120для S боле8,9м2 |
L= 5998, 6998 | ||
|
ворота откатные |
под заказ | 6498 | под заказ | 2300 | 80х80 | L= 5800, 6498 | ||
| калитка | под заказ | 1500 | под заказ | 2300 | 100х100 | |||
| PB155 | сегмент | под заказ | 2500 | под заказ | 1955 | 80х80 | L=2500 | Nr 1 |
|
ворота распашные |
под заказ | 6998 | под заказ | 2200 |
100х100 для S*до 8,9m2; 120х120для S боле8,9м2 |
L= 5998 , 6998 | ||
|
ворота откатные |
под заказ | 6498 | под заказ | 2200 | 80х80 | L= 5800, 6498 | ||
| калитка | под заказ | 1500 | под заказ | 2200 | 100х100 | |||
| Thermo WOOD, WPC | сегмент | под заказ |
2200wood 1800wpc |
под заказ | 2200 | 80х80 | Nr 1 | |
|
ворота распашные |
под заказ | 5998 | под заказ | 2200 |
80х80 для S*до 8,0m2; 100х100для S боле8,0м2 |
|||
|
ворота откатные |
под заказ | 5800 | под заказ | 2200 | 80х80 | |||
| калитка | под заказ | 1500 | под заказ | 2200 | 80х80 | |||
| Высота ворота/ калитка |
Длина столба в комплекте ворота/калитка |
|||||||
| Cтолб-консоль EQ | 310х125 | под заказ | 2500** | 1400/1599 | 2250 | |||
| Cтолб-консоль AUT | 330х170 | под заказ | 2500** | 1600-1799 | 2500 | |||
| Сборный фундамент | 2500х200/300х5,5 | 230 | 200/300 | 1800-1999 | 2750 | |||
| кронштейн | 6х3,5 | 2000-2249 | 3000 | Nr 4 | ||||
|
L цветом - размер сегмента для использования совместно со сборным фундаментом **Мin H столба EQ: 1380 (+ящик), 1510 (led+ ящик), 1590 (ящик+номер), 1720 (led+ ящик+номер) |
|
|||||||
Максимальные высоты въездной группы (ворота + сегменты) для технологии «каменная речка»:
|
Эконом - версия без ленточного фундамента Vertikale B/C H max=1870 |
Под заказ* без ленточного фундамента Vertikale B/C H max=2100 |
 |
 |
|
|
|
|

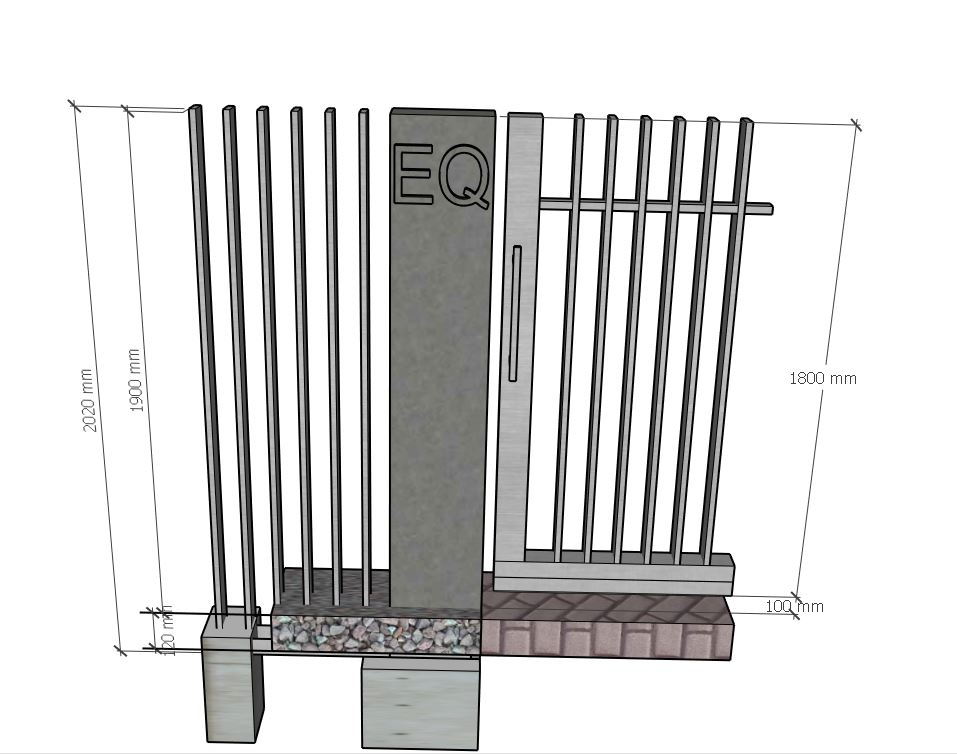

Эконом - версия c ленточным фундаментом Vertikale B/C H max=2350 |

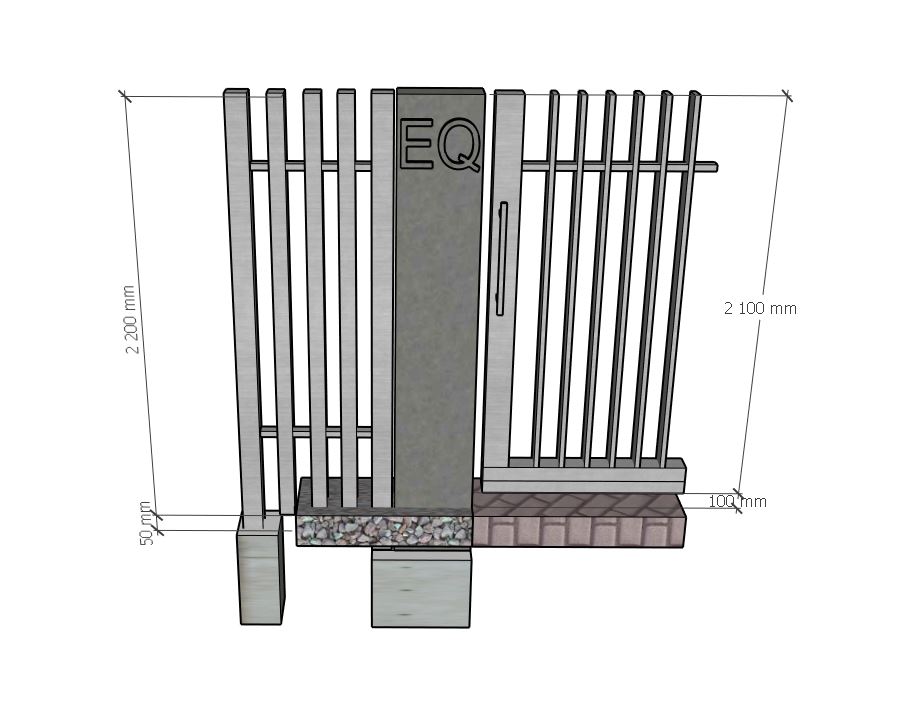

Иммитация «каменной речки» P46, Vertikale A H max=2200 |
 |
 |
| узел крепежа Nr1 |  |
+/-10mm, т е регулируемая погрешность проема 20 мм |
Комплектация узлов забора (комплект) |
|||||||||
| узел крепежа Nr2 |  |
углубляемый в грунт и со свободной регулировкой высоты |
Калитки: 2 столба 80x80 мм ( или 100х100 ) , петли 2 шт., интегрированный замок и ручки, обводка замка из нержавеющей стали, притворная планка (профиль с фиксатором). Дополнительно по заказу возможна электромагнитная защёлка для замка калитки. |
|||||||||
| узел крепежа Nr3 |  |
+/-20 ,т е регулируемая погрешность проема 40мм |
Распашные ворота: 2 столба 80х80 либо 100х100мм в зависимости от площади ворот, петли 4 шт., интегрированный замок, обводка замка из нержавеющей стали, ручки, нижний ограничитель закрытия, фиксатор створок фирмы Locinox! |
|||||||||
| узел крепежа Nr4 |  |
+/-15, т е регулируемая погрешность проема 30мм |
Откатные ворота : 3 столба 80x80 мм, 2 платформы с роликами, парковочный ролик, придерживающие ролики, интегрированный замок, обводка замка из нержавеющей стали, ручки, специальный профиль с направляющими роликами + «уловитель» |
|||||||||
